Junções de cabos anti-dobramento para instalações industriais, de carregamento de veículos elétricos e rurais

Características do produto

Especificações do parafuso:

Dentes métricos, dentes PG, G (PF) dentes. (Os dentes do parafuso podem ser personalizados)

Grau à prova d'água:

IP68-10

Temperatura de trabalho:

Estático -40 °C para 100 °C, ou instantaneamente resistente ao calor até 120 °C. Dinamicamente -20 °C para 80 °C, ou instantaneamente resistente ao calor até 100 °C

Recursos do produto:

Este produto adota uma estrutura espiral anti-torção, usada principalmente em controle manual ou dispositivos móveis para evitar torção excessiva da saída e reduzir significativamente os riscos operacionais. O anel de fixação e a garra de fixação projetados, com uma porca apertada e aperto solto, farão um som de "clique" quando apertado e evitarão que tombe, o que pode fixar firmemente o cabo e expandir a faixa de fixação do cabo.

Material do produto:

Um. As peças C, E e F são feitas de nylon PA66 aprovado pela UL com uma classificação de incêndio de UL94V-2, e o material de nylon PA66 94V-0 aprovado pela UL pode ser personalizado. B. A Parte D é feita de borracha EPDM resistente às intempéries, que pode ser personalizada com materiais de borracha resistentes ao frio, resistentes a altas temperaturas, resistentes a produtos químicos e outros.

Cor:

Preto, cinza, outras cores podem ser personalizadas.

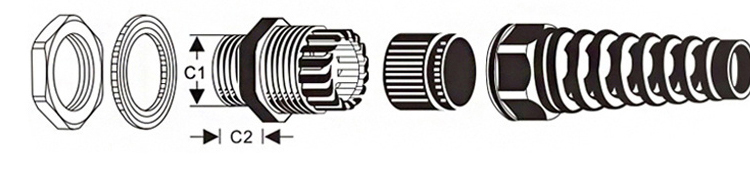

Desenho dimensional

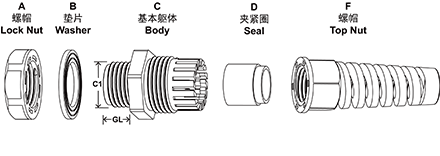

Diagrama de decomposição de meia rosca:

Parâmetros técnicos:

Junta de cabo de nylon resistente à torção (Divisão tipo A)
Métrica
Especificações do parafuso	Especificações	Gama de cabos \|	Diâmetro externo da rosca	Fio	Diâmetro da chave	Pacote
*M121.5**	M12A-P-5	2-5	12	8.5	18/19	50
*M121.5**	M12A-P-7	4-7	12	8.5	18/19	50
*M161.5**	M16AS-P-8	4-8	16	10	22/19	50
	M16ASL-P-8	4-8	16	15	22/19	50
	M16A-P-7	4-7	16	10	22/22	50
	M16A-P-10	6-10	16	10	22/22	50
	M16AL-P-7	4-7	16	15	22/22	50
	M16AL-P-10	6-10	16	15	22/22	50
*M201.5**	M20AS-P-9	5-9	20	10	27/24	50
	M20AS-P-12	6-12.5	20	10	27/24	50
	M20A-P-11	5-11	20	11	27/27	50
	M20A-P-13.5	8-13.5	20	11	27/27	50
	M20AL-P-11	5-11	20	15	27/27	50
	M20AL-P-13.5	8-13.5	20	15	27/27	50
*M221.5**	M22AL-P-11	7-11	22	10	29/27	50
*M221.5**	M22AL-P-14	9-14	22	10	29/27	50
*M25 1,5**	M25A-P-16	10-16	25	11.6	33/33	50
	M25A-P-18	13-18	25	11.6	33/33	50
	M25AL-P-16	10-16	25	15	33/33	50
	M25AL-P-18	13-18	25	15	33/33	50
Dentes feitos na Alemanha
Especificações do parafuso	Especificações	Gama de cabos	Diâmetro externo da rosca	Fio	Diâmetro da chave	Pacote
Pág. 7	PG7A-P-6	3-6	12.5	8	17/19	50
Pág. 7	PG7A-P-8	4-7	12.5	8	17/19	50
Pág. 9	PG9A-P-5.5	3-5.5	15.2	8.2	22/19	50
Pág. 9	PG9A-P-7.5	4-7.5	16.2	8.2	22/19	50
Pág. 11	PG11A-P-7	3-7	18.6	10	24/22	50
Pág. 11	PG11A-P-10	6-10	18.6	10	24/22	50
PÁG. 13.5	PG13.5A-P-9	5-9	20.4	10	27/24	50
PÁG. 13.5	Pág. 13.5A-P-12.5	6-12.5	20.4	10	27/24	50
Pág. 16	PG16A-P-11	5-11	22.5	10.8	30/27	50
Pág. 16	PG16A-P-14	8-14	22.5	10.8	30/27	50
Pág. 21	PG21A-P-15.5	10-15.5	28.3	12	36/33	50
Pág. 21	PG21A-P-17.5	13-18	28.3	12	36/33	50
BSW
Especificações do parafuso	Especificações	Gama de cabos	Diâmetro externo da rosca	Fio	Diâmetro da chave	Pacote
G (PF) 1/4 "	G1/4A-P-5	3-5.5	13.157	8.5	19/19	50
G (PF) 1/4 "	G1/4A-P-8	4-8	13.157	8.5	19/19	50
G (PF) 3/8 "	G3/8A-P-7	3-7	16.7	10	22/22	50
G (PF) 3/8 "	G3/8A-P-10	6-10	16.7	10	22/22	50
G (PF) 1/2 "	G1/2A-P-9	4-9	20.5	10	27/24	50
G (PF) 1/2 "	G1/2A-P-12.5	6-12.5	20.5	10	27/24	50
G (PF) 3/4 "	G3/4A-P-16	10-16	26.4	12	36/33	50
G (PF) 3/4 "	G3/4A-P-18	13-18	26.4	12	36/33	50

90 ° junta impermeável de cabo de nylon resistente à torção
Métrica
Especificações do parafuso	Especificações	Gama de cabos	Diâmetro externo da rosca	Fio	Diâmetro da chave	Pacote
*M161.5**	M16A-P-7	4-7	16	10	22/22	50
*M161.5**	M16A-P-10	6-10	16	10	22/22	50
*M201.5**	M20A-P-11	5-11	20	15	27/27	50
*M201.5**	M20A-P-13.5	8-13.5	20	15	27/27	50
*M25 1,5**	M25A-P-16	10-16	25	15	33/33	20
*M25 1,5**	M25A-P-18	13-18	25	15	33/33	20
