Especificação de rosca: Tópico alemão PG.
Classificação de proteção: IP68
Cor: Preto, cinza e cores personalizadas disponíveis mediante solicitação.
Material: As partes A, C e E são feitas de nylon PA66 aprovado pela UL; as partes B e D são feitas de borracha nitrílica (NBR).
Temperatura operacional: Estático: 40～100°C. com resistência ao calor momentâneo de até 120°C.Dinâmico: 20～80°C. com resistência ao calor momentâneo de até 100°C.
Característica:
O design especial do molde de fixação e dos componentes de borracha garante uma ampla gama de fixação de cabos, resistência à tração superior, impermeabilização, proteção contra poeira e forte resistência a sal, ácido, álcali, álcool, graxa e solventes em geral.
Observação: Para tamanhos e modelos especiais, entre em contato conosco.

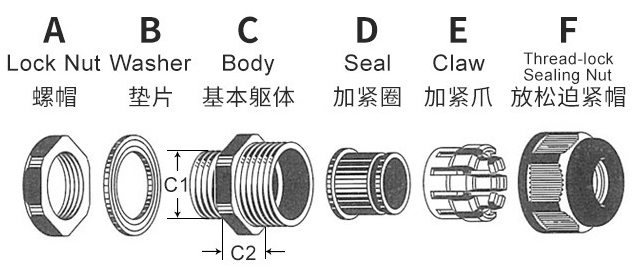

Diagrama de decomposição:

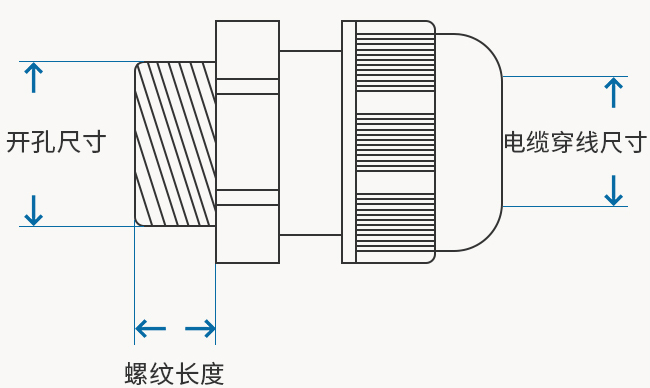

Tamanho do furo:
Parâmetros técnicos:
Fio especificação | especificações | gama de cabos | | Diâmetro externo de fio | Fio | Diâmetro da chave | pacote |
Pág. 7 | PGA7-5.5 | 3-5.5 | 12.5 | 8 | 17/19 | 50 |
PGA7-8 | 4-8 | 12.5 | 8 | 17/19 | 50 | |
Pág. 9 | PGA9-5.5 | 3-5.5 | 15.2 | 8.2 | 22/19 | 50 |
PGA9-8 | 4-8 | 15.2 | 8.2 | 22/19 | 50 | |
Pág. 11 | PGA11-7 | 4-7 | 18.6 | 10 | 24/22 | 50 |
PGA11-10 | 6-10 | 18.6 | 10 | 24/22 | 50 | |
PÁG. 13.5 | PGA13.5-9 | 5-9 | 20.4 | 10 | 27/24 | 50 |
PGA13.5-12.5 | 8-12.5 | 20.4 | 10 | 27/24 | 50 | |
Pág. 16 | PGA16-11 | 7-11 | 22.5 | 11 | 30/27 | 50 |
PGA16-14 | 8-14 | 22.5 | 11 | 30/27 | 50 | |
Pág. 21 | PGA21-16 | 10-16 | 28.3 | 12 | 36/33 | 50 |
PGA21-18 | 12-18 | 28.3 | 12 | 36/33 | 50 | |
PG29 | PGA29-22 | 15-22 | 37 | 12 | 46/41 | 20 |
PGA29-25 | 18-25 | 37 | 12 | 46/41 | 20 | |
PG36 | PGA36-26 | 20-26 | 47 | 14 | 57/52 | 10 |
PGA36-31 | 24-31 | 47 | 14 | 57/52 | 10 | |
PG42 | PGA42-33 | 25-33 | 54 | 15 | 64/62 | 10 |
PGA42-41 | 31-41 | 54 | 15 | 64/62 | 10 | |
PG48 | PGA48-46 | 39-46 | 59.3 | 18.2 | 70/75 | 10 |

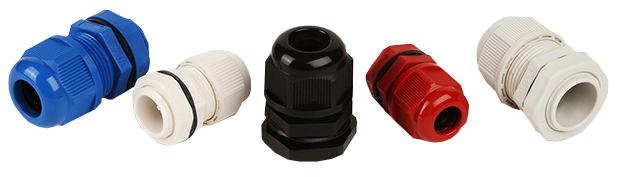

Opções de cores:
