موصلات نايلون مسامية | غدد تهوية PA66/PA12 IP68/69K للأنظمة الصناعية والبحرية وأنظمة التدفئة والتهوية وتكييف الهواء

مميزات المنتج

مواصفات البراغي:

أسنان مترية، أسنان من نوع PG، G (PF) أسنان. (يمكن تخصيص أسنان البرغي حسب الحاجة)

درجة مقاومة للماء:

IP68-10

درجة الحرارة أثناء التشغيل:

ستاتيك: -40 ℃ حتى 100 ℃, أو مقاوم للحرارة فورًا حتى درجة 120 ℃. ديناميكيًا: -20 ℃ إلى 80 ℃, أو مقاوم للحرارة فورًا حتى درجة 100 ℃

ميزات المنتج:

تم تصميم هذا المنتج لفتحات مخرج متعددة. تسمح هذه الميزة بتوصيل كابلات متعددة بمأخذ واحد في نفس الوقت ، مما يقلل بشكل كبير من وقت البناء ، ويقلل التكاليف ، ويقلل من المساحة التي يشغلها المخرج. تعمل حلقة التثبيت المصممة ومخلب التثبيت على إجبار الجوز بقبضة فضفاضة ، مما يصدر صوت "نقر" عند إحكام ربطه ويمنعه من الانزلاق للخلف.

مادة المنتج:

أ. الأجزاء ج، هـ، وو هي مصنوعة من نايلون PA66 معتمد من قبل منظمة UL، ولهذا النايلون معدل مقاومة للحريق يبلغ UL94V-2؛ كما يمكن تخصيص المواد المصنوعة من نايلون PA66 المعتمدة أيضًا من قبل منظمة UL والتي تحمل معدل مقاومة للحريق UL94V-0 حسب الحاجة. ب. يتكون الجزء د من مادة مطاطية مقاومة للعوامل الجوية من نوع EPDM، ويمكن تخصيص هذه المادة لتكون مقاومة للبرد والحرارة العالية والمواد الكيميائية، بالإضافة إلى مواد مطاطية أخرى.

لون:

يمكن تخصيص اللون إلى الأسود، أو الرمادي، أو أي ألوان أخرى.

رسم الأبعاد

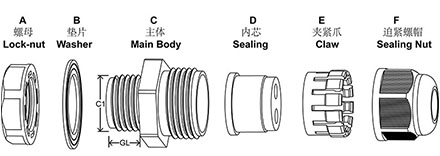

مخطط التحلل:

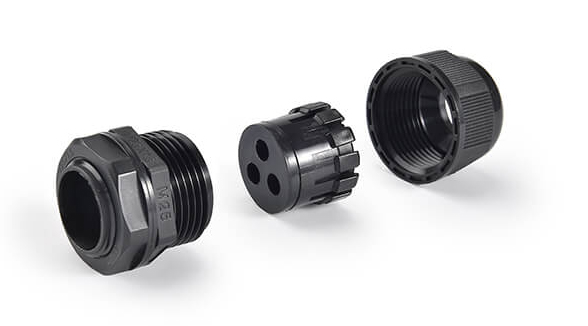

التحلل المادي للمنتج:

المعايير التقنية:

كابل نايلون مسامي وصلة مقاومة للماء (انقسام) متري / PG / G / NPT
المواصفات المسامية	مواصفات	نطاق الكابل	القطر الخارجي للخيط	خيط	قطر المفتاح	حزمة
	MGA12-H2-03	1.2-3	12	8	18/19	50
	MGA16-H2-04	1.5-4	16	15	22/22	50
	إم جي إيه 20 - ح2-06	3-6	20	15	27/27	50
	MGA25-H2-6.5	3-6.5	25	15	33/33	50
	MGA25-H2-08	4-8	25	15	33/33	50
	إم جي إيه 25 - ح2-09	5-9	25	15	33/33	50
	إم جي إيه 32-ح2-10	6-10	32	15	41/41	20
	MGA32-H2-11.5	7.5-11.5	32	15	41/41	20
	MGA40-H2-13	7-13	40	20	50/50	10
	MGA63-H2-17	12-17	63	25	75/75	10
	PGA7-H2-03	1.2-3	12.5	8.5	17/19	50
	PGA9-H2-03	1.2-3	15.2	8.5	22/19	50
	PGA11-H2-04	1.5-4	18.6	10	24/22	50
	الصفحة 13.5-H2-05	2.5-5	20.4	10	27/24	50
	PGA16-H2-06	3-6	22.5	10.8	30/27	50
	PGA21-H2-6.5	3-6.5	28.3	12	36/33	50
	PGA21-H2-08	4-8	28.3	12	36/33	50
	PGA21-H2-08	5-9	28.3	12	36/33	50
	PGA29-H2-10	6-10	37	12	46/41	20
	PGA29-H2-11.5	7.5-11.5	37	12	46/41	20
	PGA36-H2-13	7-13	47	14	57/52	10
	PGA48-H2-17	12-17	59.3	18.2	70/75	10
المواصفات المسامية	مواصفات	نطاق الكابل	القطر الخارجي للخيط	خيط	قطر المفتاح	package
	MGA12-H3-2.6	1-2.6	12	8.5	18/19	50
	MGA16-H3-04	1.5-4	16	15	22/22	50
	إم جي إيه 20إس-H3-05	2-5	20	10	24/24	50
	MGA20-H3-05	2-5	20	15	27/27	50
	إم جي إيه 22 - ح3-05	2-5	22	10	27/27	50
	إم جي إيه 25 - ح3 - 05	2-5	25	15	33/33	50
	إم جي إيه 25 - ح3 - 08	4-8	25	15	33/33	50
	MGA32-H3-10	6-10	32	15	41/42	20
	MGA40-H3-11	7-11	40	20	50/52	10
	إم جي اي 50-ح3-12	7-12	50	22	62/62	10
	MGA63-H3-13	8-13	63	25	75/75	10
	PGA7-H3-2.6	1-2.6	12.5	8.5	17/19	50
	PGA9-H3-2.6	1-2.6	15.2	8.5	22/19	50
	PGA11-H3-04	1.5-4	18.6	10	24/22	50
	PGA13.5-H3-05	2-5	20.4	10	27/24	50
	PGA16-H3-05	2-5	22.5	10.8	30/27	50
	PGA21-H3-05	2-5	28.3	12	36/33	50
	PGA21-H3-08	4-8	28.3	12	36/33	50
	PGA29-H3-10	6-10	37	12	46/41	20
	PGA36-H3-11	7-11	47	14	57/52	10
	PGA42-H3-12	7-12	54	15	64/62	10
	PGA48-H3-13	8-13	59.3	18	70/65	10
المواصفات المسامية	مواصفات	نطاق الكابل	القطر الخارجي للخيط	خيط	قطر المفتاح	package
	MGA12-H4-2.3	1-2.3	12	8.5	18/19	50
	MGA16-H4-3.2	1-3.2	16	15	22/22	50
	إم جي إيه 20 إس - إتش4-04	1.5-4	20	10	24/24	50
	MGA20-H4-2.5	1-2.5	20	15	27/27	50
	MGA20-H4-3.5	1-3.5	20	15	27/27	50
	MGA20-H4-4.5	2-4.5	20	15	27/27	50
	MGA22-H4-2.5	1-2.5	22	15	27/27	50
	MGA22-H4-3.5	1-3.5	22	15	27/27	50
	MGA22-H4-4.5	2-4.5	22	15	27/27	50
	إم جي إيه 25 - H4-05	2-5	25	15	33/33	50
	MGA25-H4-06	3-6	25	15	33/33	50
	إم جي إيه 25 - ح4-07	3-7	25	15	33/33	50
	إم جي إيه 25 - ح4-08	4-8	25	15	33/33	50
	MGA25-H4-09	5-9	25	15	33/33	50
	إم جي إيه 32 - ح4-07	3-7	32	15	41/42	20
	إم جي اي 32-ح4-09	5-9	32	15	41/42	20
	MGA40-H4-11	7-11	40	20	50/52	10
	MGA40-H4-12	8-12	40	20	50/52	10
	PGA7-H4-2.3	1-2.3	12.5	8.5	17/19	50
	PGA9-H4-2.3	1-2.3	15.2	8.5	22/19	50
	PGA11-H4-3.2	1-3.2	18.6	10	24/22	50
	PGA13.5-H4-04	1.5-4	20.4	10	27/24	50
	PGA16-H4-2.5	1-2.5	22.5	10.8	30/27	50
	PGA16-H4-3.5	1-3.5	22.5	10.8	30/27	50
	PGA16-H4-4.5	2-4.5	22.5	10.8	30/27	50
	PGA21-H4-05	2-5	28.3	12	36/33	50
	PGA21-H4-06	3-6	28.3	12	36/33	50
	PGA21-H4-07	3-7	28.3	12	36/33	50
	PGA21-H4-08	4-8	28.3	12	36/33	50
	PGA21-H4-09	5-9	28.3	12	36/33	50
	PGA29-H4-07	3-7	37	12	46/41	20
	PGA29-H4-09	5-9	37	12	46/41	20
	PGA36-H4-11	7-11	47	14	57/52	10
	PGA36-H4-12	8-12	47	14	57/52	10
المواصفات المسامية	مواصفات	نطاق الكابل	القطر الخارجي للخيط	خيط	قطر المفتاح	package
	MGA20-H5-03	1-3	20	15	27/27	50
	إم جي إيه 22-ح5-03	1-3	22	10	27/27	50
	MGA25-H5-06	3-6	25	15	33/33	50
	إم جي إيه 32-ح5-08	4-8	32	15	41/42	20
	PGA16-H5-03	1-3	22.5	11	30/27	50
	PGA21-H5-06	3-6	28.3	12	36/33	50
	PGA29-H5-08	4-8	37	12	46/41	20
المواصفات المسامية	مواصفات	نطاق الكابل	القطر الخارجي للخيط	خيط	قطر المفتاح	package
	MGA16A-H6-2.1	1-2.1	16	15	22/22	50
	MGA25A-H6-5.3	2-5.3	25	15	33/33	50
	MGA32A-H6-5.5	2-5.5	32	15	41/42	20
	MGA32A-H6-07	3-7	32	15	41/42	20
	MGA63A-H6-12	8-12	63	25	75/75	10
	PGA11-H6-2.1	1-2.1	18.6	10	24/22	50
	PGA21-H6-5.3	2-5.3	28.3	12	36/33	50
	PGA29-H6-5.5	2-5.5	37	12	46/41	20
	PGA29-H6-07	3-7	37	12	46/41	20
	PGA48-H6-12	8-12	59.3	18	70/65	10
المواصفات المسامية	مواصفات	نطاق الكابل	القطر الخارجي للخيط	خيط	قطر المفتاح	package
	MGA25-H7-4.3	2-4.3	25	15	33/33	50
	PGA21-H7-4.3	2-4.3	28.3	12	36/33	50
المواصفات المسامية	مواصفات	نطاق الكابل	القطر الخارجي للخيط	خيط	قطر المفتاح	package
	إم جي إيه 25 - ح8-04	1.5-4	25	15	33/33	50
	PGA21-H8-04	1.5-4	28.3	12	36/33	50
المواصفات المسامية	مواصفات	نطاق الكابل	القطر الخارجي للخيط	خيط	قطر المفتاح	package
	إم جي إيه 10-0306	03*06	10	8	15/13	50
	إم جي إيه 25-0614	06*14	25	15	33/33	50
	MGA32-0519	05*19	32	15	41/42	20
