Especificações do parafuso:
Dentes métricos, dentes PG, G (PF) dentes. (Os dentes do parafuso podem ser personalizados)
Grau à prova d'água:
IP68-10
Temperatura de trabalho:
Estático -40 ℃ para 100 ℃, ou instantaneamente resistente ao calor até 120 ℃. Dinâmico -20 ℃ para 80 ℃, ou pode suportar o amadurecimento para 100 ℃ durante a compra
Recursos do produto:
Este produto tem 90 ° ângulo e fornece um design de furo de saída com mais direções de saída, garantindo o uso de cabos dobrados e aumentando a estética. O anel de fixação e a garra de fixação especialmente projetados, com uma porca apertada e um aperto solto, farão um som de "clique" quando apertados e evitarão que tombe. Ele pode fixar firmemente o cabo, expandir a faixa de fixação do cabo, ter forte resistência à tração, à prova d'água, à prova de poeira, resistente ao sal, resistente a ácidos fracos, álcool, óleo, graxa e solventes em geral.
Material do produto:
Um. As peças C, E e F são feitas de nylon PA66 aprovado pela UL com uma classificação de incêndio de UL94V-2, e o material de nylon PA66 94V-0 aprovado pela UL pode ser personalizado. B. A Parte D é feita de borracha EPDM resistente às intempéries, que pode ser personalizada com materiais de borracha resistentes ao frio, resistentes a altas temperaturas, resistentes a produtos químicos e outros.

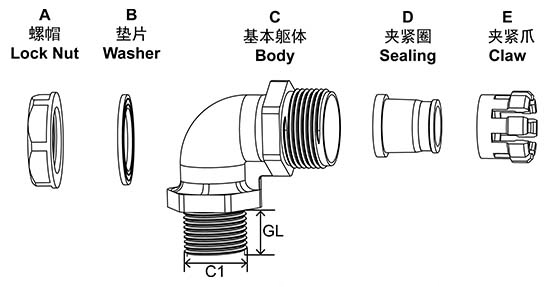

Diagrama de decomposição:
Parâmetros técnicos:
90 junção impermeável do cabo de nylon do grau (Divisão tipo A) | ||||||
Métrica | ||||||
Especificações do parafuso | Especificações | Gama de cabos | | Diâmetro externo de fio | Fio | Diâmetro da chave | Pacote |
M16*1.5 | MGA16-E-06 | 4-7 | 16 | 15 | 22/22 | 50 |
MGA16-E-08 | 5-8 | 16 | 15 | 22/22 | 50 | |
MGA16-E-10 | 6-10 | 16 | 15 | 22/22 | 50 | |
M20*1.5 | MGA20-E-11 | 6-11 | 20 | 15 | 27/27 | 50 |
MGA20-E-14 | 8-14 | 20 | 15 | 27/27 | 50 | |
M25 * 1,5 | MGA25-E-16 | 12-16 | 25 | 15 | 33/39 | 50 |
MGA25-E-18 | 14-18 | 25 | 15 | 33/39 | 50 | |
M32*1.5 | MGA32-E-22 | 16-22 | 32 | 15 | 41/45 | 20 |
MGA32-E-25 | 18-25 | 32 | 15 | 41/45 | 20 | |
M40*1.5 | MGA40-E-26 | 20-26 | 40 | 20 | 50/55 | 12 |
MGA40-E-31 | 23-31 | 40 | 20 | 50/55 | 12 | |
Dentes feitos na Alemanha | ||||||
Especificações do parafuso | Especificações | Gama de cabos | | Diâmetro externo de fio | Fio | Diâmetro da chave | Pacote |
Pág. 16 | PGA16-E-10 | 6-10 | 22.5 | 12 | 30/27 | 50 |
PGA16-E-14 | 8-14 | 22.5 | 12 | 30/27 | 50 | |
BSW | ||||||
Especificações do parafuso | Especificações | Gama de cabos | | Diâmetro externo de fio | Fio | Diâmetro da chave | Pacote |
G(PF)1/2 | G(PF)1/2-E-10 | 6-10 | 20.955 | 12 | 27/27 | 50 |
G(PF)1/2-E-14 | 8-14 | 20.955 | 12 | 27/27 | 50 | |
G(PF)3/4 | G(PF)3/4-E-16 | 12-16 | 26.441 | 15 | 33/39 | 50 |
G(PF)3/4-E-18 | 14-18 | 26.441 | 15 | 33/39 | 50 | |
G(PF)1 | G(PF)1-E-22 | 16-22 | 33.249 | 15 | 42/45 | 50 |
G(PF)1-E-25 | 18-25 | 33.249 | 15 | 42/45 | 50 | |
G(PF)1 1/4 | G(PF)1 1/4-E-28 | 20-28 | 41.91 | 20 | 53/55 | 20 |
G(PF)1 1/4-E-32 | 23-32 | 41.91 | 20 | 53/55 | 20 | |
